• 中频锻造加热炉在铜棒料加热中的技术解析与应用方案

• 中频锻造加热炉（频率1-10kHz）凭借其精准控温、高效节能、灵活调节的特点，成为铜棒料（如T2紫铜、C11000无氧铜）锻造加热的理想选择。以下从核心技术、参数设置、应用场景及经济性等方面全面解析其优势：

一、中频加热炉的核心技术优势

• 精准控温与均匀加热

• 闭环温控系统：通过红外测温仪或K型热电偶实时反馈温度，动态调节功率（误差≤±10℃），确保铜棒轴向温差＜20℃。

• 电磁穿透深度：中频磁场在铜中的渗透深度约0.5-3mm（频率越低穿透越深），适配不同直径铜棒（Φ20-150mm）的均匀加热。

• 灵活调节生产节奏

• 时间-功率曲线编程：根据铜棒直径、目标温度（如锻造温度750-900℃）预设加热时间（30秒-5分钟），支持单件或连续进料模式。

• 多段加热模式：分阶段升温（如先600℃预热，再升至850℃），减少热应力导致的晶粒粗化。

• 高效节能与环保性

• 电能利用率＞85%：较电阻炉节能40%，较燃气炉减排CO₂ 90%。

• 无氧化损耗：惰性气体保护（可选）减少铜表面氧化，材料利用率提升5-8%。

二、设备结构与参数设置

• 设备组成

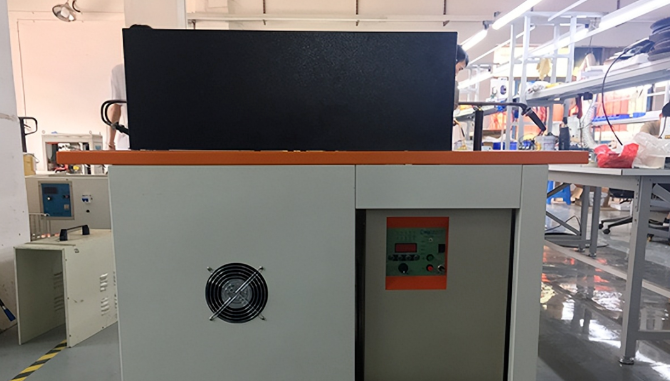

• 中频电源柜：功率50-500kW（适配铜棒直径），频率1-10kHz可调。

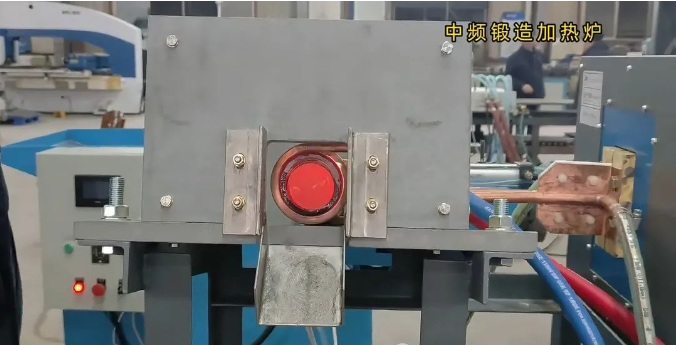

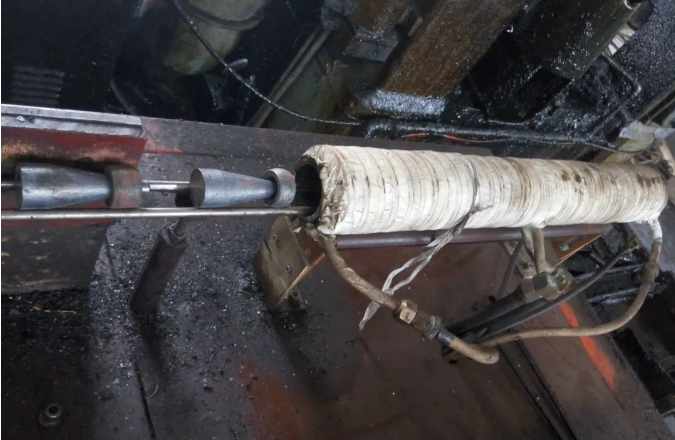

• 感应线圈：多匝螺旋或U型设计，内衬耐高温陶瓷，寿命＞10,000小时。

• 输送系统：辊道或链条传动，速度0.1-2m/min可调，支持自动上料/下料。

• 典型参数配置（以Φ50mm铜棒为例）

• 参数设定值说明目标温度850℃铜锻造温度区间（750-900℃）加热时间90秒升温速率≈10℃/秒，总能耗≈25kWh频率3kHz确保Φ50mm铜棒芯表温差＜15℃输送速度0.5m/min匹配锻造机节拍（如每分钟1-2件）

三、应用场景与生产效率

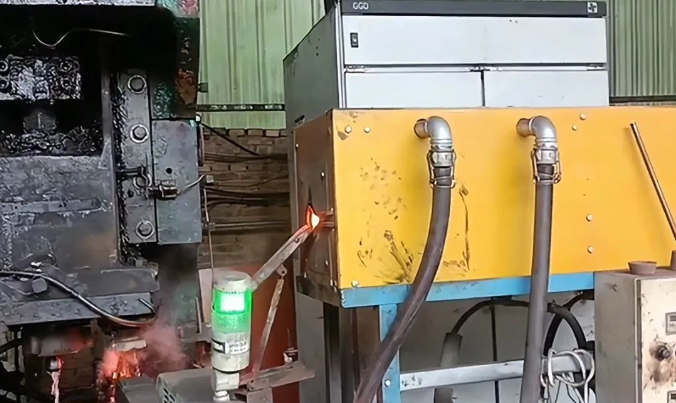

• 铜棒锻造（自由锻/模锻）

• 工艺链：加热→锻造成型→切边→冷却，单件处理时间2-5分钟（视尺寸）。

• 案例：Φ80mm铜棒加热至850℃，锻造成法兰件，日产能1200-1500件（连续作业）。

• 铜材挤压/冲压预热

• 加热需求：局部或整体预热至500-650℃，提升塑性变形能力。

• 参数示例：Φ30mm铜棒，功率100kW，加热时间40秒，节拍匹配冲床（60件/小时）。

• 铜合金热处理（退火/固溶）

• 退火工艺：加热至550-600℃，保温后缓冷，消除加工硬化。

• 固溶处理：铍铜（C17200）加热至790-810℃，水冷后时效强化。

四、与传统加热方式的对比优势

五、经济性分析与投资回报

• 成本节约

• 能耗：以年产50万件Φ50mm铜件计算，中频炉年电费约25万元，燃气炉约75万元，年省50万元。

• 材料：氧化损耗减少3%，年节约铜材15吨（按单价6万元/吨计），省90万元。

• 效率提升

• 产能：中频炉连续作业产能较燃气炉提升200%，减少设备闲置时间。

• 人工：自动化控制减少2名操作员，年省人力成本24万元。

• 投资回报周期

• 设备成本：200kW中频炉约80-120万元（含输送系统）。

• 回本周期：1.5-2年（年综合节约164万元）。




六、选型与维护建议

• 选型要点

• 功率匹配：按铜棒直径选择功率（例：Φ50mm需100-150kW）。

• 频率适配：粗棒选低频（1-3kHz），细棒或局部加热选高频（8-10kHz）。

• 扩展功能：选配氮气保护系统、智能MES接口。

• 维护管理

• 冷却系统：定期检测水质（去离子水，电导率＜50μS/cm），防止线圈结垢。

• 线圈寿命：每季度检查陶瓷衬里裂纹，及时更换破损部件。

• 结论

• 中频锻造加热炉通过精准控温、灵活调速、高效节能的技术优势，为铜棒料锻造提供了高性价比的加热解决方案。其适应性强、自动化程度高的特点，可显著提升生产效率和产品一致性，同时降低能耗与材料损耗，是铜加工企业升级转型的核心装备。
