高频淬火设备与旋转工装协同的局部淬火工艺解析与验证流程
一、工艺原理与协同优势
高频淬火技术核心
电磁感应加热：高频电流（50-300kHz）通过感应线圈，在工件表面产生涡流，3-10秒内快速升温至奥氏体化温度（如钢件850-950℃）。
局部精准控温：仅加热目标区域（硬化层深度0.5-3mm），心部保持韧性，避免整体变形。

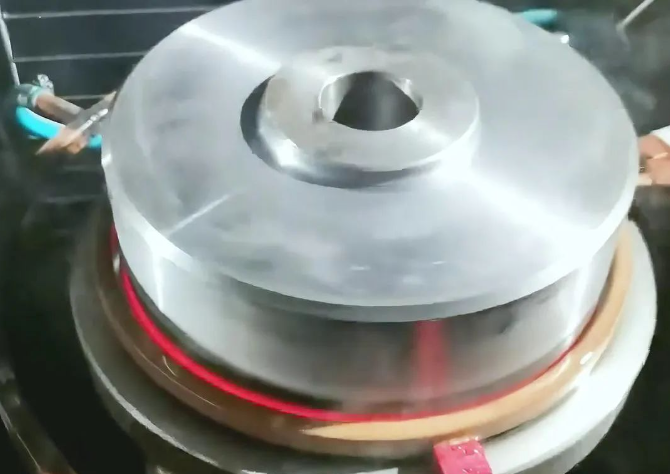

旋转工装的作用
均匀加热与冷却：通过匀速旋转（10-60rpm），消除因磁场分布不均导致的硬化层波动（轴向/周向硬度差＜2HRC）。

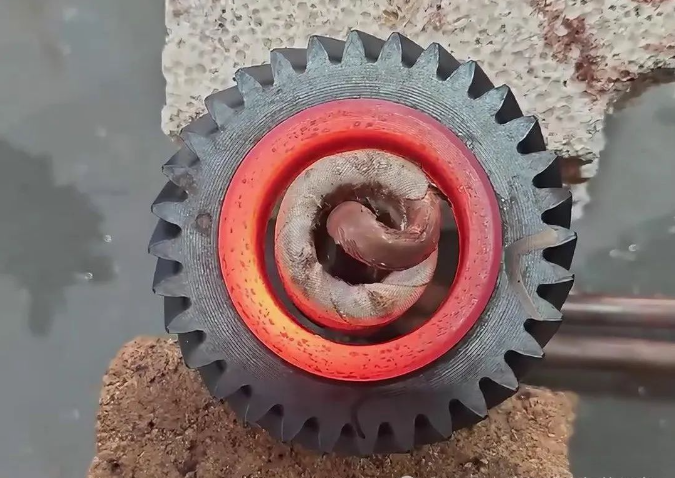

复杂件适配：适用于齿轮、凸轮轴等回转对称工件，确保曲面、齿面等部位淬火均匀性。
协同优势
模拟自动化生产：通过手动操作模拟自动化工序，验证工艺参数可行性（如加热时间、功率、转速）。
工艺优化前置：提前暴露潜在问题（如冷却不均、氧化脱碳），降低量产风险。
二、模拟淬火操作流程与关键参数
装夹与定位
夹具选择：非磁性材料（如陶瓷涂层夹具）避免磁场干扰，定位精度±0.1mm。
工件固定：确保旋转中心与工件轴线重合（偏心误差＜0.5mm）。
高频参数设置
参数推荐范围说明频率100-200kHz高频适配浅层硬化（0.5-1.5mm）功率20-50kW按工件直径调整（Φ50mm需30kW）加热时间5-15秒至表面温度900℃（红外测温监控）
旋转控制与冷却
转速调节：根据硬化区域宽度选择转速（例：齿面淬火选30rpm，宽区域选10rpm）。
冷却介质：
水：冷却速率＞100℃/s，硬度HRC60+，适合碳钢。
聚合物（PAG溶液）：冷却可控，变形量＜0.1mm，适合合金钢。
三、淬火效果验证方法
硬度检测
表面硬度：洛氏硬度计（HRC）检测，要求达标值±2HRC（如齿轮齿面需HRC58-62）。
硬化层深度：维氏硬度梯度法（HV0.5），层深波动＜0.2mm。
金相分析
组织观察：马氏体含量＞90%，无残余奥氏体或未溶碳化物（按ISO 643标准）。
晶粒度评级：ASTM 8-10级，确保细小均匀。
功能性测试
耐磨性：模拟工况磨损试验（如销盘试验），磨损量降低30%-50%。
疲劳强度：三点弯曲疲劳测试，寿命提升2-3倍。
四、工艺优势与改进方向
核心优势
效率提升：单件处理时间缩短至1-3分钟（传统箱式炉需30-60分钟）。
质量可控：硬度均匀性（CV值＜3%）、变形量（直线度误差＜0.05mm/m）。
灵活适配：通过更换感应线圈与调整转速，覆盖Φ20-200mm工件。
改进方向
自动化升级：集成机械臂自动上下料，实现无人化生产（节拍≤60秒/件）。
智能监控：加装AI视觉系统实时检测硬化层，动态调节参数。
五、应用案例与数据验证

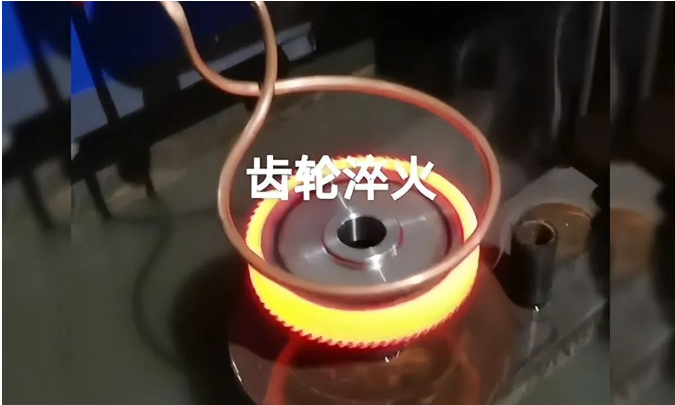

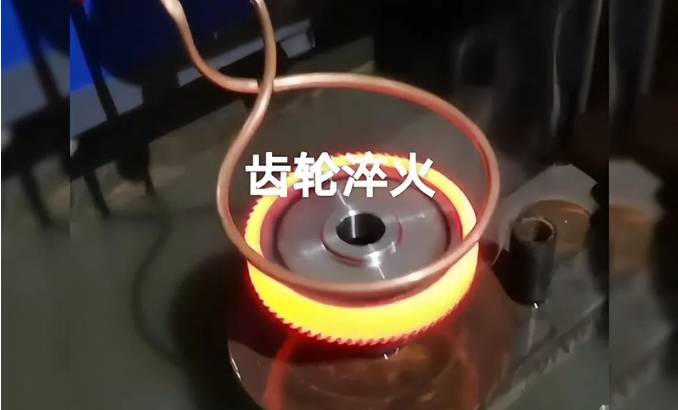

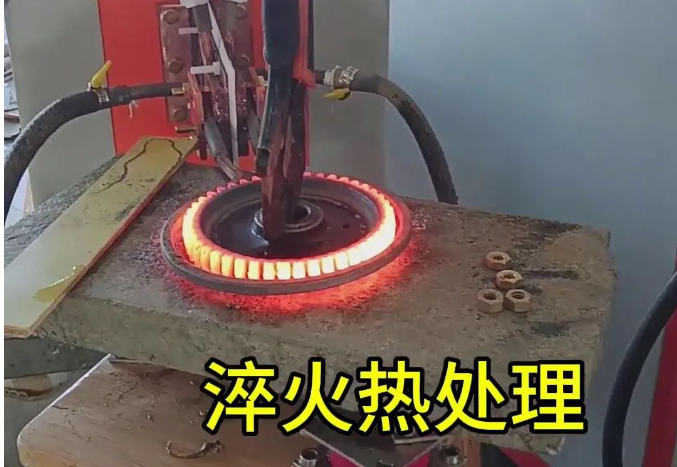

案例：齿轮齿面高频旋转淬火
工件参数：模数4，齿宽50mm，材料20CrMnTi。
工艺设置：频率150kHz，功率35kW，加热时间8秒，转速20rpm，水淬。
结果：
齿面硬度HRC60-62，齿根硬度HRC55-58。
硬化层深度1.0±0.1mm，金相组织为细针马氏体。
装机测试寿命提升至10万次（原工艺6万次）。
结论
高频淬火与旋转工装结合，通过精准控温、均匀加热及动态冷却，可高效实现工件局部淬火，并验证工艺参数的可靠性。此方法不仅为小批量试制提供快速验证通道，更为自动化产线的工艺定型奠定基础。企业通过此类模拟测试，可显著降低量产风险，提升产品竞争力。
